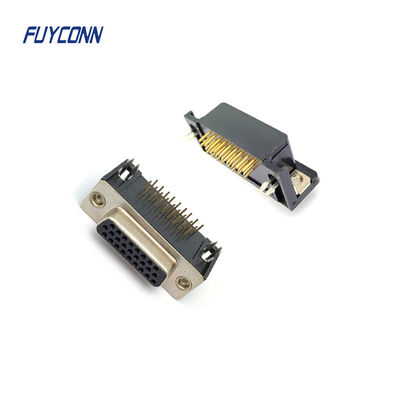

Разъем D-SUB для печатной платы высокой плотности, разъем 15pin, 26pin, 44pin, 62pin DSUB

Прямоугольный разъем D-SUB высокой плотности для печатной платы 15pin 26pin 44pin 62Pin

Разъемы типа D чаще всего состоят из двух, а иногда и более параллельных рядов соединений. Разъемы имеют металлический корпус формата D, который обеспечивает механическую прочность и ограниченную экранирующую способность. Металлические корпуса вилки и розетки соприкасаются, что повышает эффективность экранирования.

Соединители для монтажа на панели обычно крепятся к панели с помощью гаек с дополнительной резьбой, которые позволяют закрепить ответный разъем, предотвращая его ослабление. Свободные разъемы могут иметь корпуса, обеспечивающие экранирование и соединение экрана кабеля, или пластиковые корпуса, обеспечивающие защиту и разгрузку кабеля от натяжения.

Контакты в разъемах обычных типов с двумя рядами контактов (9, 15, 25 и 37 контактов) расположены на расстоянии примерно 0,108 дюйма (2,74 мм) друг от друга, а ряды расположены на расстоянии 0,112 дюйма (2,84 мм) друг от друга. Большое количество контактов и более высокая плотность контактов достигаются за счет дополнительных рядов контактов.
