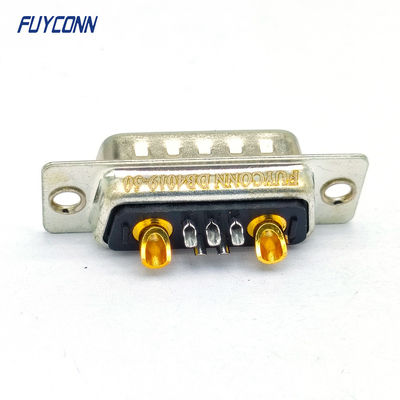

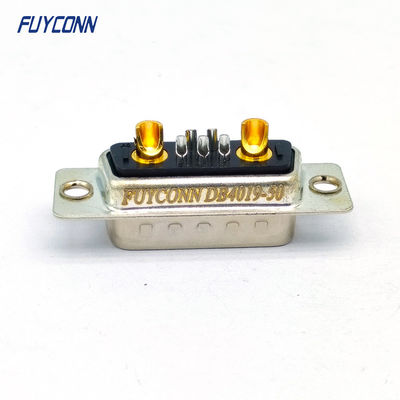

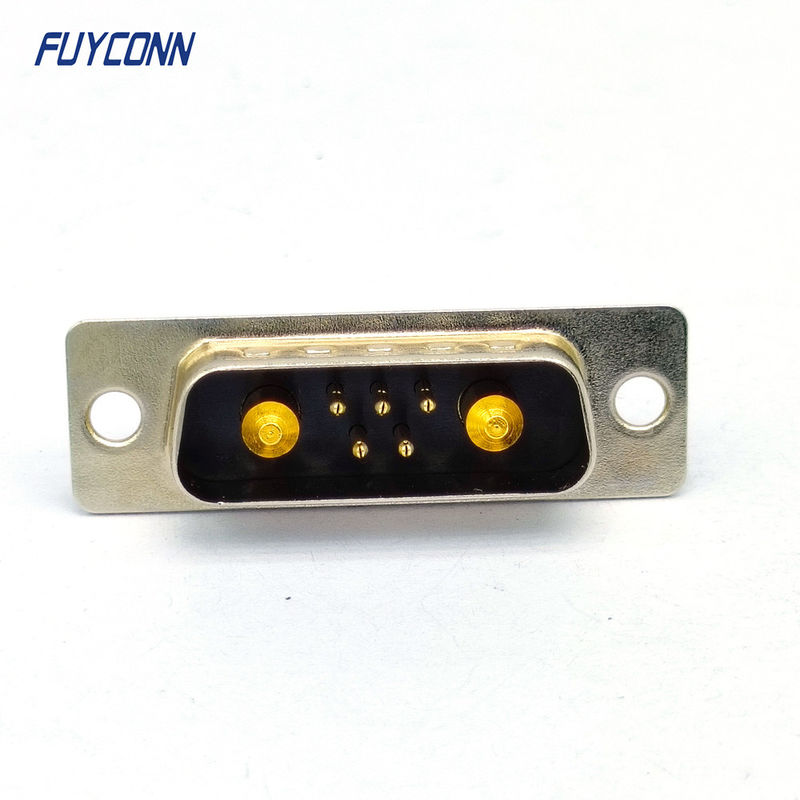

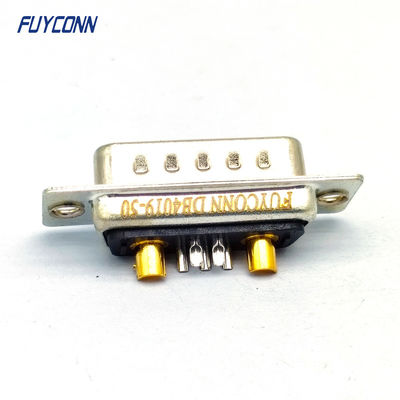

Соединитель ДБ силы 7В2, разъем наивысшей мощности мужчины 7Пин Д-СУБ

Разъемы типа D чаще всего состоят из двух, а иногда и более параллельных рядов соединений. Разъемы имеют металлический корпус формата D, обеспечивающий механическую прочность и ограниченную экранирующую защиту. Металлические корпуса вилки и розетки соприкасаются, что повышает эффективность экранирования.

Соединители для монтажа на панели обычно закрепляются с помощью гаек с дополнительной резьбой, которые позволяют закрепить ответный разъем, предотвращая его ослабление. Свободные разъемы могут быть оснащены кожухами, которые обеспечивают экранирование и подключаются к экранам кабеля, или пластиковыми кожухами, которые обеспечивают защиту и разгрузку кабеля.

Контакты в обычных типах разъемов с двумя рядами (например, 9, 15, 25 и 37-контактными) расположены на расстоянии примерно 0,108 дюйма (2,74 мм) друг от друга, а ряды расположены на расстоянии 0,112 дюйма (2,84 мм) друг от друга. Более высокое количество и плотность контактов можно достичь, используя дополнительные ряды контактов.
