TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP

TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP
TE 229975-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Receptacle, CHAMP Docking Connectors
TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP

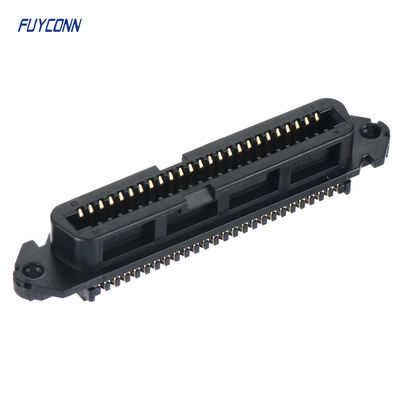

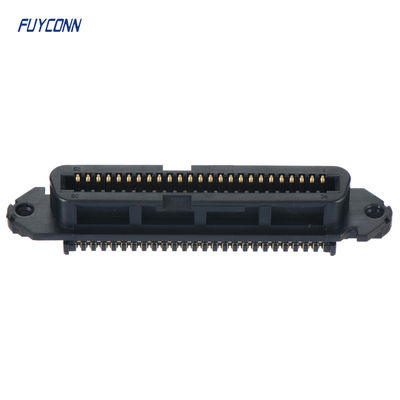

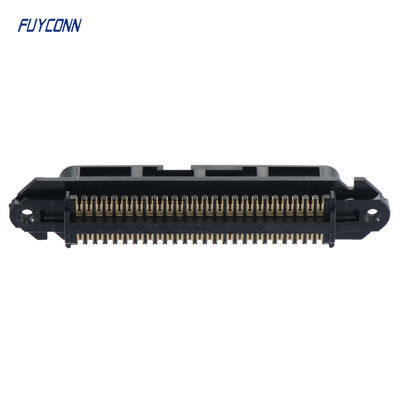

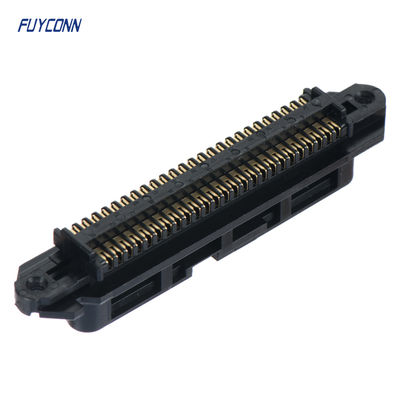

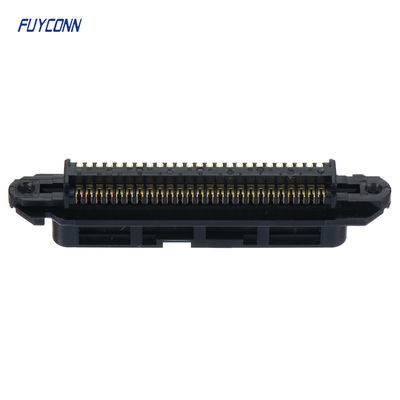

Большие изображения :  TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: FUYCONN
Сертификация: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Номер модели: FUY57146
Оплата и доставка Условия:
Количество мин заказа: 1000 шт.
Цена: Подлежит обсуждению
Упаковывая детали: Поднос + коробка вакуума
Время доставки: 7-10 дней
Условия оплаты: T/T или PayPal
Поставка способности: 1 миллион месяцев
контакт

TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP

описание
Название продукта: Centronics соединитель Линейка продуктов: соединитель чемпиона
Тип: centronic соединитель IDC Стиль разъема: Посуда
Номер терминала: 50/64-контактный Пол: Женский
Подача: 2.16mm Замена: ТЕ 229975-1
Выделить:

50-контактный D-образный разъем Centronics

,

64-контактный стыковочный разъем CHAMP

,

D-образный разъем Centronics (розетка)

TE 229975-1 Заменяющий разъем,  Разъем D-образной формы на 50 / 64 контакта, розетка, кабель-кабель / кабель-панель, стыковочные разъемы CHAMP

Разъемы D-образной формы обеспечивают электрическое соединение в металлическом корпусе, изготовленном в форме буквы "D". Наши D-разъемы - это компактные штыревые и гнездовые разъемы, предназначенные для передачи питания и сигнала в коммуникационном оборудовании, особенно в пакетах высокой плотности. Эти разъемы обычно используются для подключения компьютерных мониторов к персональным компьютерам, а также для подключения периферийных устройств. Наши D-образные разъемы могут соответствовать жестким требованиям к производительности для коммерческих и военных применений. Мы производим разъемы DB9 (9-контактный разъем dsub), разъемы DB15 (15-контактный разъем dsub) и DB25 (25-контактный разъем dsub). Наши D-образные разъемы производятся как гнездовые, так и штыревые разъемы. Наш портфель включает в себя субминиатюрные разъемы D (также известные как разъемы D-sub), которые предназначены для обеспечения экономичного решения для обеспечения безопасных и надежных соединений в цепях высокой плотности в сложных приложениях. Наши стандартные субминиатюрные разъемы D-Subminiature доступны с квалификацией MIL-DTL-24308. Наши D-образные разъемы производятся в рамках наших ведущих семейств продуктов: AMP, AMPLIMITE, AMPMODU и Raychem


Параметры технологии
TE 229975-1 Заменяемый разъем, 50 / 64-контактный D-образный разъем, розетка, стыковочные разъемы CHAMP 0

Подробное описание:

  • Количество контактов : 50 | 64

  •

  • Тип разъема и корпуса : Розетка

  •

  • Система разъемов : Кабель-кабель |

  • Кабель-панель

  •

  • Тип монтажа разъема : Кабельный монтаж

  • (Свободно висящий) | Панельный монтаж

  •

  • Межосевое расстояние (шаг) : 2,16 мм [ .085 дюйма ]





Особенности типа продукта

  • Тип разъема и корпуса  Розетка

  • Система разъемов  Кабель-кабель

  • Тип разъема  Сборка разъема

  • Разъем и контакт подключаются к  Провод и кабель

Особенности конфигурации

  • Количество контактов  50 | 64

  • Количество рядов  2

  • Совместимость с типом провода и кабеля  Отдельный провод | Ленточный кабель | Круглый экранированный кабель

Особенности корпуса

  • Основной цвет продукта  Черный

  • Межосевое расстояние ленточного кабеля  2,16 мм [ .85 дюйма ]

  • Материал крышки  Термопластик

  • Профиль разъема  Низкий | Стандартный

Особенности контактов

  • Толщина материала покрытия области сопряжения контактов (µin) Блестящий флэш

  • Материал подслоя контакта  Палладий-никель

  • Материал покрытия области сопряжения контактов  Золото (Au) | Золотой флэш

  • Основной материал контакта  Медный сплав | Фосфористая бронза

  • Толщина материала покрытия области сопряжения контактов  0,76 µм [ 30 µin ]

  • Материал покрытия области заделки провода  Золотой флэш

  • Номинальный ток контакта (макс.) (A) 1 | 3,5

  • Опции контактов  Установлен

Особенности заделки

  • Метод заделки провода и кабеля  Размещение изоляции (IDC)

Механическое крепление

  • Фиксация при сопряжении  С

  • Размер резьбы  4-40 UNC 2B | M3

  • Тип фиксации при сопряжении  Винтовые замки

  • Тип монтажа разъема  Кабельный монтаж (свободно висящий)

Особенности корпуса

  • Материал корпуса  Полифениленоксид | Полифениленоксид | Термопластик

  • Межосевое расстояние (шаг)  2,16 мм [ .085 дюйма ]

Размеры

  • Размер одножильного провода (мм²) 0,05 – 0,13 | 0,13 – 0,32

  • Совместимый диаметр изоляции (макс.) (мм) 1,14 | 1,15

  • Совместимый диаметр изоляции (макс.) (дюйм) 0,045

  • Размер одножильного провода (AWG) 26 – 24 | 30 – 26

  • Размер многожильного провода (AWG) 24 | 26 | 27 | 28

  • Размер многожильного провода (мм²) 0,08 | 0,09 | 0,1 | 0,14 | 0,33

  • Размер провода (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Условия эксплуатации

  • Диапазон рабочих температур (°C) -55 – 105 | -40 – 75

  • Диапазон рабочих температур (°F) -67 – 221 | -40 – 167

Эксплуатация/Применение

  • Экранирование  Нет

  • Применение в цепи  Сигнал





Особенности типа продукта

  • Тип разъема и корпуса  Вилка

  • Система разъемов  Кабель-кабель

  • Тип разъема  Сборка разъема

  • Разъем и контакт подключаются к  Провод и кабель

Особенности конфигурации

  • Количество контактов  14 | 24 | 36 | 50 | 64

  • Количество рядов  2

  • Совместимость с типом провода и кабеля  Отдельный провод | Ленточный кабель | Круглый экранированный кабель

Особенности корпуса

  • Основной цвет продукта  Черный

  • Межосевое расстояние ленточного кабеля  1,27 мм [ .05 дюйма ]

  • Материал крышки  Термопластик

  • Профиль разъема  Низкий | Стандартный

Особенности контактов

  • Толщина материала покрытия области сопряжения контактов (µin) 30

  • Материал подслоя контакта  Палладий-никель

  • Материал покрытия области сопряжения контактов  Золото (Au) | Золотой флэш

  • Основной материал контакта  Медный сплав | Фосфористая бронза

  • Толщина материала покрытия области сопряжения контактов  0,76 µм [ 30 µin ]

  • Материал покрытия области заделки провода  Золотой флэш

  • Номинальный ток контакта (макс.) (A) 1 | 3,5

  • Опции контактов  Установлен

Особенности заделки

  • Метод заделки провода и кабеля  Размещение изоляции (IDC)

Механическое крепление

  • Фиксация при сопряжении  С

  • Размер резьбы  4-40 UNC 2B | M3

  • Тип фиксации при сопряжении  Винтовые замки

  • Тип монтажа разъема  Кабельный монтаж (свободно висящий)

Особенности корпуса

  • Материал корпуса  Полифениленоксид | Полифениленоксид | Термопластик

  • Межосевое расстояние (шаг)  2,16 мм [ .085 дюйма ]

Размеры

  • Размер одножильного провода (мм²) 0,05 – 0,13 | 0,13 – 0,32

  • Совместимый диаметр изоляции (макс.) (мм) 1,14 | 1,15

  • Совместимый диаметр изоляции (макс.) (дюйм) 0,045

  • Размер одножильного провода (AWG) 26 – 24 | 30 – 26

  • Размер многожильного провода (AWG) 24 | 26 | 27 | 28

  • Размер многожильного провода (мм²) 0,08 | 0,09 | 0,1 | 0,14 | 0,33

  • Размер провода (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Условия эксплуатации

  • Диапазон рабочих температур (°C) -55 – 105 | -40 – 75

  • Диапазон рабочих температур (°F) -67 – 221 | -40 – 167

Эксплуатация/Применение

  • Экранирование  Нет

  • Применение в цепи  Сигнал
