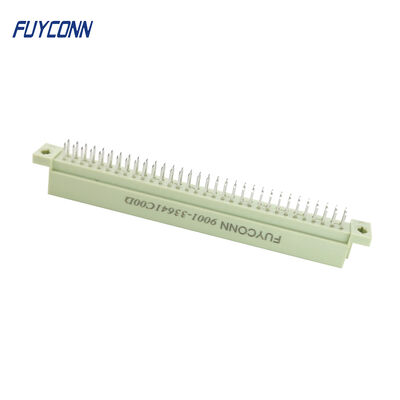

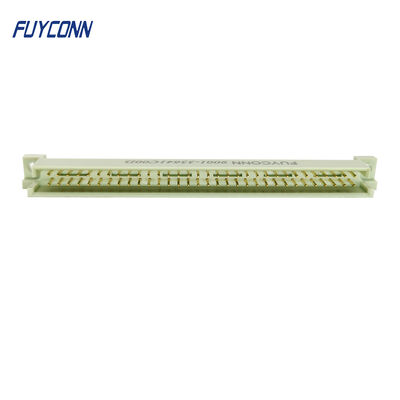

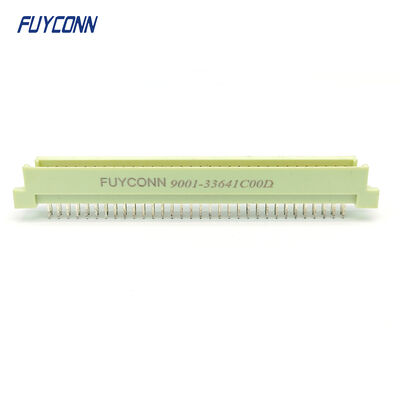

Заменить номер детали Harting 09 02 164 2922 DIN-Signal B064MS-3, DIN Signal Type B Male Solder Straight 64-Pole

15 мм, 64-контактный разъем, прямая печатная плата, 2 ряда, 2*32-контактный, 64-контактный разъем Eurocard с клеммами 13 мм, разъем DIN 41612

Каталог:РАЗЪЕМ DIN41612.pdf

DIN 41612 — это стандарт DIN для электрических разъемов, которые широко используются в стоечных электрических системах. Стандартизация разъемов является обязательным условием для открытых систем, в которых пользователи ожидают совместной работы компонентов от разных поставщиков. Наиболее широко известно применение разъемов DIN 41612 в системе VMEbus.


DIN 41612 получил широкое признание в качестве стандарта для различных приложений межсетевого взаимодействия на рынках телекоммуникаций и передачи данных по всему миру. Наиболее широко известно использование разъемов DIN 41612 в шинной системе VME. Разъемы DIN с тремя рядами (a, b, c) контактов на квадратной сетке 0,100 дюйма (2,54 мм) доступны с клеммами типа намотки или пайки. Доступны 5-контактные 10-контактные, 15-контактные 20-контактные, 30-контактные, 32-контактные, 48-контактные, 64-контактные и 96-контактные.

Линия Eurocard доступна с разъемами «плата-плата», «провод-плата», «ленточный кабель-плата» и сильноточными разъемами. Наши разъемы Eurocard сочетают в себе признанные на международном уровне конструктивные преимущества двухкомпонентных разъемов DIN 41612 и IEC 60603-2 в качественной конструкции, обеспечивающей высокую целостность сигнала (SI) и электрические характеристики. Благодаря широкому ассортименту легко найти подходящий тип и стиль разъема, соответствующий вашему приложению. Общие шинные системы включают STE Bus, CIMBUS, FUTUREBUS, VMEBus, MULTIBUS (II), NUBUS, VXi Bus и VME 64X.

DIN 41612былDINстандарт для электрических разъемов, которые широко используются в стоечных электрических системах. Стандартизация разъемов является обязательным условием для открытых систем, в которых пользователи ожидают, что компоненты от разных поставщиков будут работать вместе. Наиболее широко известное применение разъемов DIN 41612 находится вVMEbusиНубуссистемы. Стандарт отменен в пользу международных стандартов.МЭК 60603-2иЭН 60603-2.
