TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм

TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм
TE 5229913-1 Replacement Connector, IDC D-Sub, Receptacle Kit, Signal, 50 pin, 2.16 mm Pitch
TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм

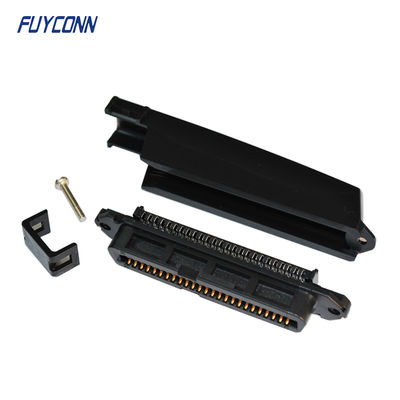

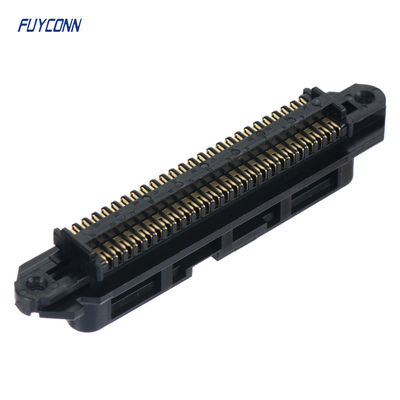

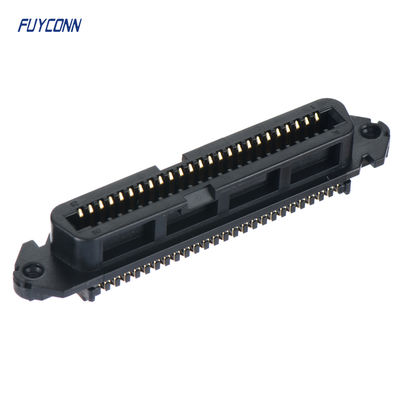

Большие изображения :  TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: FUYCONN
Сертификация: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Номер модели: FUY57146A
Оплата и доставка Условия:
Количество мин заказа: 1000 шт.
Цена: Подлежит обсуждению
Упаковывая детали: Поднос + коробка вакуума
Время доставки: 7-10 дней
Условия оплаты: T/T или PayPal
Поставка способности: 1 миллион месяцев
контакт

TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм

описание
Название продукта: Centronics соединитель Линейка продуктов: соединитель чемпиона
Тип: centronic соединитель IDC Стиль разъема: Посуда
Номер терминала: 50 пин Пол: Женский
Подача: 2.16mm Замена: ТЕ 5229913-1
Крышка: Прямой угол 90 градусов
Выделить:

50-контактный разъем IDC D-Sub

,

Разъем Centronics с шагом 2

,

16 мм

TE 5229913-1 Заменяемый разъем, IDC D-Sub, комплект гнезда, для сигналов, 50 контактов, шаг 2,16 мм

Комплект разъема IDC D-sub CHAMP для стыковки, предназначенный для соединения кабель-кабель, кабель-плата и кабель-панель с IDC (Insulation Displacement Crimp) массовой заделкой. Имеет шаг между контактами 2,16 мм, доступен в 50 позициях и используется для применения в сигнальных цепях.



D-образные разъемы обеспечивают электрическое соединение в металлическом корпусе, изготовленном в форме буквы "D".Наши D-разъемы - это компактные штыревые и гнездовые разъемы, предназначенные для передачи питания и сигнала в коммуникационном оборудовании, особенно в корпусах высокой плотности. Эти разъемы обычно используются для подключения компьютерных мониторов к персональным компьютерам, а также для подключения периферийных устройств. Наши D-образные разъемы могут соответствовать жестким требованиям к производительности коммерческих и военных приложений. Мы производим разъемы DB9 (9-контактный dsub разъем), разъемы DB15 (15-контактный dsub разъем) и DB25 (25-контактный dsub разъем). Наши D-образные разъемы производятся как гнездовые, так и штыревые разъемы. Наш портфель включает в себя субминиатюрные разъемы D (также известные как разъемы D-sub), которые предназначены для обеспечения экономичного решения для надежных и безопасных соединений в цепях высокой плотности в сложных приложениях. Наши стандартные субминиатюрные разъемы D-Subminiature доступны с квалификацией MIL-DTL-24308. Наши D-образные разъемы производятся в рамках наших ведущих семейств продуктов: AMP, AMPLIMITE, AMPMODU и Raychem


Технические параметры
TE 5229913-1 Заменяемый разъем, IDC D-Sub, Комплект розетки, Сигнальный, 50 контактов, шаг 2,16 мм 0



Особенности продукта

  • Количество позиций : 50

  • Тип разъема и корпуса : Гнездо

  • Система разъемов : Кабель-плата | Кабель-кабель | Кабель-панель

  • Тип монтажа разъема : Кабельный монтаж (свободно висящий) | Панельный монтаж

  • Межосевое расстояние (шаг) : 2,16 мм [ .085 дюйма ]







Особенности типа продукта

  • Тип разъема и корпуса  Гнездо

  • Система разъемов  Кабель-плата | Кабель-кабель | Кабель-панель

  • Тип продукта разъема  Комплект разъема

  • Разъем и контакт подключается к  Провод и кабель

Особенности конфигурации

  • Количество позиций  50

  • Количество рядов  2

  • Совместимость с типом провода и кабеля  Дискретный провод | Круглый кабель в оболочке

Особенности корпуса

  • Основной цвет продукта  Черный

  • Материал крышки  Полиэтилен | Полифениленоксид | Термопластик

  • Материал экрана  Углеродистая сталь

  • Профиль разъема  Стандартный

  • Угол выхода кабеля (°) 180

  • Материал покрытия экрана  Никель

Особенности контактов

  • Толщина покрытия области сопряжения контактов (µin) 30

  • Материал подслоя контакта  Палладий-никель

  • Материал покрытия области сопряжения контактов  Золото (Au) | Золото или золотое напыление

  • Основной материал контакта  Медный сплав | Фосфористая бронза

  • Толщина покрытия области сопряжения контактов  0,76 µм [ 30 µin ]

  • Номинальный ток контакта (макс.) (A) 0,3 | 0,5 | 1 | 1,5 | 3,5

  • Опции контактов  Поставляется – неустановленным

Особенности заделки

  • Метод заделки провода и кабеля  Прокол изоляции (IDC)

Механическое крепление

  • Фиксация при сопряжении  С

  • Размер резьбы  4-40 | 4-40 UNC 2B

  • Тип фиксации при сопряжении  Винтовые замки

  • Тип монтажа разъема  Кабельный монтаж (свободно висящий) | Панельный монтаж

Особенности корпуса

  • Материал корпуса  Полифениленоксид | Термопластик

  • Межосевое расстояние (шаг)  2,16 мм [ .085 дюйма ]

Размеры

  • Совместимый диапазон диаметров изоляции (дюймы) 0,045

  • Совместимый диапазон диаметров изоляции кабеля (мм) 8,89 – 15,88 | 8,89 – 10,8 | 10,8 – 12,7

  • Совместимый диапазон диаметров изоляции кабеля (дюймы) 0,35 – 0,625 | 0,35 – 0,425 | 0,425 – 0,5

  • Совместимый диаметр кабеля (макс.) (мм) 10,8 | 12,7

  • Совместимый диаметр кабеля (макс.) (дюймы) 0,425 | 0,5

  • Размер одножильного провода (мм²) 0,13 – 0,32

  • Совместимый максимальный диаметр изоляции  1,14 мм [ .045 дюйма ]

  • Размер одножильного провода (AWG) 26 – 24

  • Размер многожильного провода (AWG) 24 | 26 | 27 | 28

  • Размер многожильного провода (мм²) 0,09 | 0,1 | 0,14 | 0,33

  • Размер провода (AWG) 24 | 26 | 26 – 24 | 27
