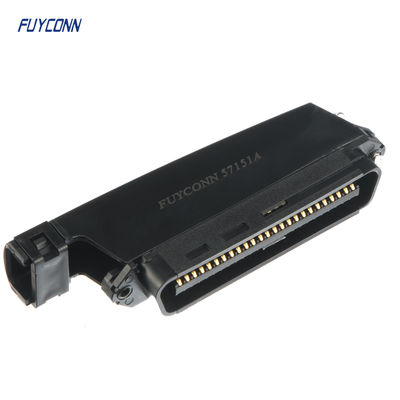

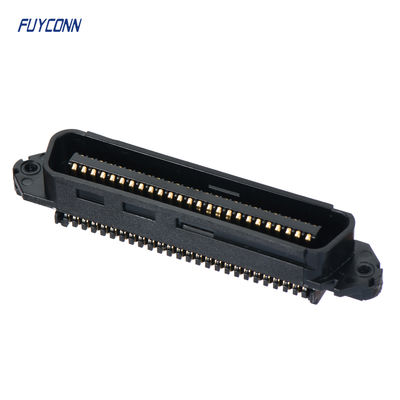

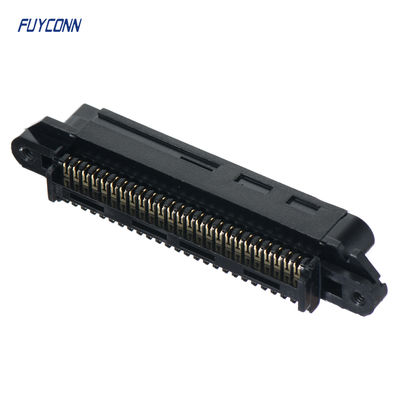

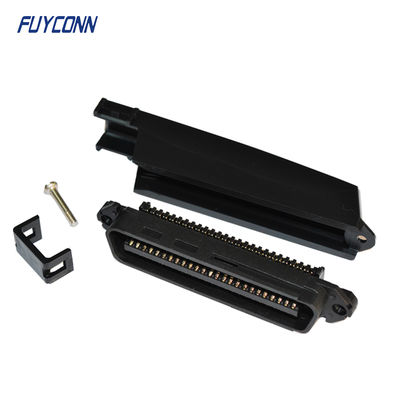

TE 5229912-1 Заменяемый разъем, комплект IDC D-Sub разъема, 50 контактов, вилка, для сигналов, шаг 2.16 мм

Большие изображения : TE 5229912-1 Заменяемый разъем, комплект IDC D-Sub разъема, 50 контактов, вилка, для сигналов, шаг 2.16 мм

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	FUYCONN
Сертификация:	UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Номер модели:	FUY57151A

Оплата и доставка Условия:

Количество мин заказа:	10 шт.
Цена:	Подлежит обсуждению
Упаковывая детали:	Поднос + коробка вакуума
Время доставки:	7-10 дней
Условия оплаты:	T/T, Western Union или PayPal
Поставка способности:	1 миллион месяцев

контакт

TE 5229912-1 Заменяемый разъем, комплект IDC D-Sub разъема, 50 контактов, вилка, для сигналов, шаг 2.16 мм

описание

Название продукта:	50-контактный разъем Centronics	Линейка продуктов:	соединитель чемпиона
Тип:	centronic соединитель IDC	Стиль разъема:	затыкать
Номер терминала:	50 PIN-кода	Пол:	Мужской
Замена:	ТЕ 5229912-1	Материал изолятора:	PPO
Подача:	2.16mm
Выделить:	Комплект IDC D-Sub разъема , Разъем D-Sub вилка на 50 контактов , Разъем Centronics с шагом 2.16 мм

TE 5229912-1 Заменяющий разъем, комплект IDC D-Sub разъема, 50-контактный штекер, для сигналов, шаг 2,16 мм

Комплект стыковочного штекерного разъема IDC D-sub CHAMP, предназначенный для соединения кабель-кабель с массовой заделкой методом прокола изоляции (IDC). Имеет шаг между контактами 2,16 мм и используется для сигнальных цепей.

D-образные разъемы обеспечивают электрическое соединение в металлическом корпусе, изготовленном в форме буквы "D".Наши D-разъемы - это компактные штыревые и гнездовые разъемы, предназначенные для передачи питания и сигнала в коммуникационном оборудовании, особенно в пакетах высокой плотности. Эти разъемы обычно используются для подключения компьютерных мониторов к персональным компьютерам, а также для подключения периферийных устройств. Наши D-образные разъемы могут соответствовать жестким требованиям к производительности для коммерческих и военных применений. Мы производим разъемы DB9 (9-контактный dsub разъем), разъемы DB15 (15-контактный dsub разъем) и DB25 (25-контактный dsub разъем). Наши D-образные разъемы производятся как гнездовые, так и штыревые разъемы. Наш портфель включает в себя субминиатюрные разъемы D (также известные как разъемы D-sub), которые предназначены для обеспечения экономичного решения для безопасных и надежных соединений в цепях высокой плотности в сложных приложениях. Наши стандартные субминиатюрные разъемы D доступны с квалификацией MIL-DTL-24308. Наши D-образные разъемы производятся в рамках наших ведущих семейств продуктов: AMP, AMPLIMITE, AMPMODU и Raychem

Разъем Centronics имеет пластиковую планку в центре корпуса разъема, которая удерживает контактные штыри. Корпус разъема часто имеет черный и синий цвет.

TE 5229912-1 Заменяемый разъем, комплект IDC D-Sub разъема, 50 контактов, вилка, для сигналов, шаг 2.16 мм 0

Особенности продукта

Количество позиций : 14 | 36 | 50 | 64 | 68 | 80
Тип разъема и корпуса : Штекер
Система разъемов : Кабель-плата | Кабель-кабель | Кабель-панель
Тип монтажа разъема : Кабельный монтаж (свободно висящий)
Межцентровое расстояние (шаг) : 2,16 мм [ .085 дюйма ]

Особенности типа продукта

Тип разъема и корпуса Штекер
Система разъемов Кабель-плата | Кабель-кабель | Кабель-панель
Тип продукта разъема Комплект разъема
Разъем и контакт подключается к Провод и кабель
Тип продукта разъема Комплект разъема

Особенности конфигурации

Совместимость с типом провода и кабеля Отдельный провод | Круглый экранированный кабель
Количество рядов 2
Количество позиций 14 | 36 | 50 | 64 | 68 | 80
Совместимость с типом провода и кабеля Отдельный провод | Круглый экранированный кабель
Количество рядов 2

Особенности корпуса

Материал крышки Литьевой компаунд ABS | Полиэтилен | Полифениленоксид | Термопластик
Профиль разъема Стандартный
Материал вставки Литьевой компаунд ABS
Угол выхода кабеля (°) 90 | 180
Основной цвет продукта Черный
Материал экрана Углеродистая сталь
Материал покрытия экрана Никель

Особенности контактов

Толщина покрытия области сопряжения контактов (µin) 30
Материал покрытия области сопряжения контактов Золото (Au) | Золото или золотое напыление
Основной материал контакта Медный сплав | Фосфористая бронза
Толщина покрытия области сопряжения контактов 0,76 µм [ 30 µin ]
Материал подслоя контакта Палладий-никель
Номинальный ток контакта (макс.) (A) 0,5 | 1 | 3,5
Опции контактов Установлен | Поставляется – неустановлен

Особенности заделки

Метод заделки к проводу и кабелю Прокол изоляции (IDC)

Механическое крепление

Фиксация при сопряжении С
Размер резьбы 4-40 | 4-40 UNC 2B
Тип фиксации при сопряжении Защелка | Винтовые замки
Тип монтажа разъема Кабельный монтаж (свободно висящий)

Особенности корпуса

Материал корпуса Полифениленоксид | Термопластик
Межцентровое расстояние (шаг) 2,16 мм [ .085 дюйма ]

Размеры

Совместимый диапазон диаметров изоляции (дюймы) 0,029 – 0,045 | 0,045
Совместимый диапазон диаметров изоляции кабеля (мм) 1,14 | 6,35 – 12,7 | 8,89 – 15,88 | 8,89 – 10,8 | 10,8 – 12,7 | 11,43 – 13,97
Совместимый диапазон диаметров изоляции кабеля (дюймы) 0,045 | 0,25 – 0,5 | 0,35 – 0,625 | 0,35 – 0,425 | 0,425 – 0,5 | 0,45 – 0,55
Совместимый диапазон диаметров изоляции (мм) 1,14
Размер провода (AWG) 24 | 26 | 26 – 24 | 27 | 28
Совместимый максимальный диаметр изоляции 1,14 мм [ .045 дюйма ]
Размер многожильного провода (AWG) 24 | 26 | 27 | 28
Размер многожильного провода (мм²) 0,09 | 0,1 | 0,14 | 0,33
Совместимый максимальный диаметр кабеля (мм) 10,8 | 12,7 | 15,88
Совместимый максимальный диаметр кабеля (дюймы) 0,425 | 0,5 | 0,625
Размер одножильного провода (мм²) 0,13 – 0,32
Совместимый максимальный диаметр изоляции (мм) 1,14
Размер одножильного провода (AWG) 26 – 24
Размер многожильного провода (AWG) 24 | 26 | 27 | 28
Размер провода (AWG) 24 | 26 | 26 – 24 | 27 | 28
Размер многожильного провода (мм²) 0,09 | 0,1 | 0,14 | 0,33
Размер одножильного провода (AWG) 26 – 24
